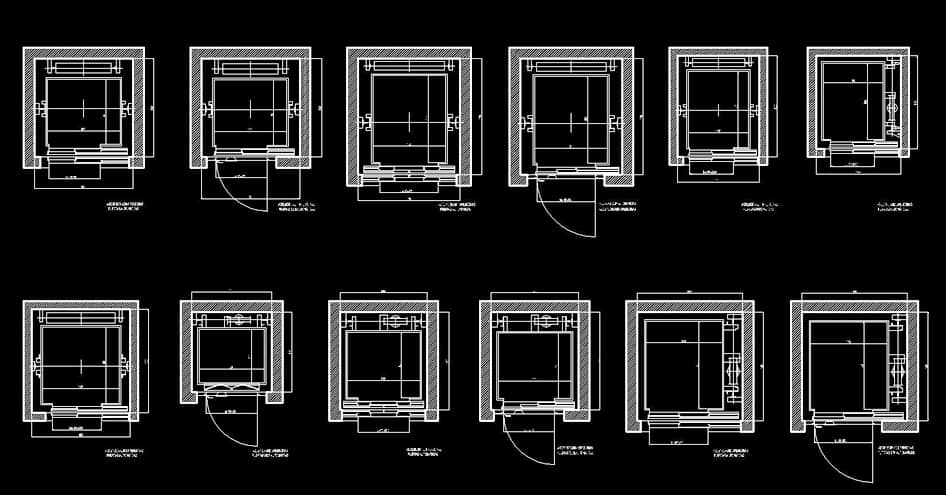

Ascenseurs en plan – DWG gratuit (réf. ES 06)

Cette collection de blocs DWG gratuits pour ascenseurs en plan permet de compléter rapidement des plans d’éléments architecturaux, de structure ou d’aménagement technique. Elle est conçue pour offrir des représentations claires, propres et directement exploitables dans des documents CAD professionnels.

Le fichier comprend des dessins adaptés aux besoins liés à la circulation verticale, avec des éléments lisibles pour représenter cabines, accès, portes et gaines techniques. Ces blocs facilitent l’intégration du détail dans les plans de projet, les documents d’exécution, les coupes, les élévations ou les schémas de coordination.

Ce contenu est utile pour les architectes, ingénieurs, dessinateurs CAD, étudiants et techniciens qui veulent gagner du temps tout en conservant une présentation cohérente. Le bloc peut être redimensionné, déplacé, dupliqué ou intégré dans une bibliothèque de symboles DWG afin de standardiser plusieurs projets.

Un autre avantage important de ce fichier est sa capacité à servir de base pour vérifier les proportions, les dégagements, les alignements et la cohérence graphique du dessin. Pour les projets plus détaillés, il peut être complété avec des annotations, des cotes, des hachures, des matériaux ou des repères techniques selon les normes du bureau.

Format et utilisation : téléchargement au format DWG pour travailler dans AutoCAD ou dans un logiciel prenant en charge ce format. Vérifiez les unités et l’échelle lors de l’insertion du dessin.

Autres blocs DWG : parcourir la catégorie « Éléments Architecturaux ».

Téléchargement du fichier
