Télécharger un bloc gratuit de clapet coupe-feu pour gaine DWG
Ce bloc DWG gratuit de clapet coupe-feu pour gaine permet de compléter rapidement des plans d’installations, d’architecture et d’ingénierie. Il est pensé pour gagner du temps dans la préparation de documents CAD propres, lisibles et adaptés aux projets professionnels.

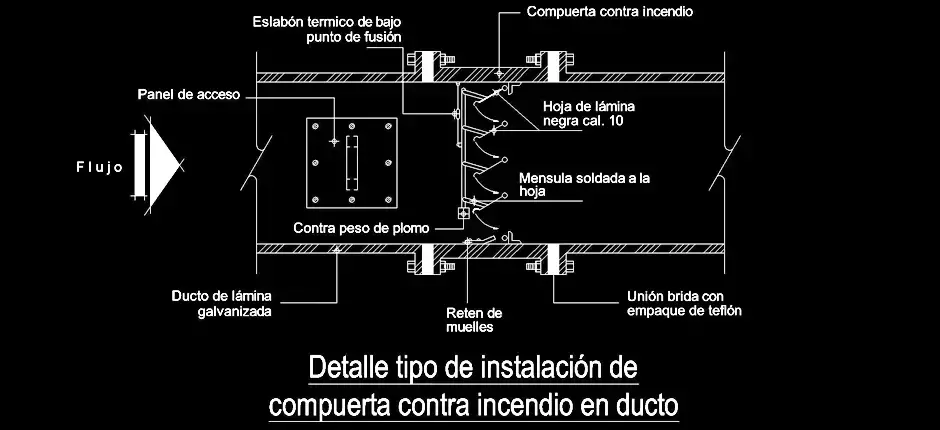

Le fichier propose un clapet coupe-feu installé dans une gaine, avec lame métallique, fusible thermique, panneau d’accès, contrepoids, retenues à ressort et raccords bridés. Il convient particulièrement aux réseaux de ventilation, traversées de parois coupe-feu, bâtiments publics, commerces, hôtels et projets de sécurité incendie, car il aide à intégrer les éléments techniques avec des proportions cohérentes et une lecture claire dans le dessin.
Ce contenu est utile pour améliorer la coordination entre les plans architecturaux, les réseaux techniques et les détails d’exécution. Il permet de vérifier les emplacements, les dégagements, les raccordements possibles et l’organisation générale des équipements dans le projet.
Ce détail permet de montrer la position du clapet et les composants utiles pour la maintenance et la conformité des installations de ventilation. Le bloc peut être déplacé, copié, redimensionné ou intégré dans une bibliothèque DWG selon les standards du bureau d’études ou de l’agence.
Le bloc DWG peut être importé et utilisé avec AutoCAD, AutoCAD LT, AutoCAD Mac, ainsi qu’avec les clones AutoCAD DWG natif : BricsCAD, ZWCAD, DraftSight, GstarCAD, progeCAD Professional, nanoCAD et CMS IntelliCAD.
Il peut aussi être exploité dans des logiciels BIM et architecture comme Autodesk Revit, Archicad, Vectorworks, Allplan et SketchUp Pro, ainsi que dans des environnements de CAO mécanique et modélisation 3D comme SolidWorks, Autodesk Inventor, Autodesk Fusion et Rhino 3D. Les alternatives gratuites ou open source comme LibreCAD, QCAD Professional et FreeCAD peuvent également l’utiliser selon leurs fonctions d’import DWG ou DXF.
