Échelles graphiques – Blocs DWG gratuits

Ce collection de blocs DWG gratuits de échelles graphiques permet de compléter rapidement des plans CAD avec une symbolique claire, propre et directement exploitable. Le fichier est pensé pour les professionnels, étudiants et dessinateurs qui veulent gagner du temps dans la préparation de plans de symboles, d’architecture, d’ingénierie ou d’aménagement technique.

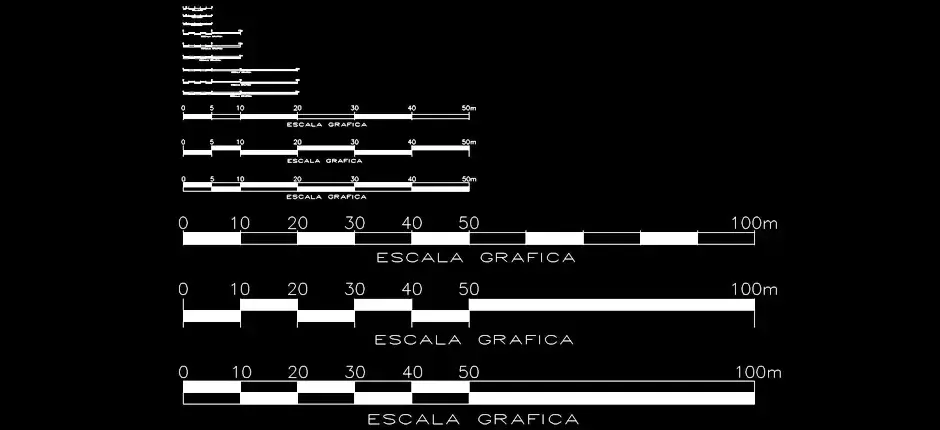

Le contenu comprend barres d’échelle, repères métriques et éléments de lecture dimensionnelle. Ces éléments peuvent être insérés dans différents documents afin de représenter correctement plans imprimés, mises en page, cartouches, détails d’architecture et documents d’ingénierie. Les blocs restent faciles à redimensionner, déplacer, copier ou adapter selon l’échelle et le niveau de détail demandé.

L’utilisation de ces blocs AutoCAD DWG améliore la lisibilité des plans et facilite la normalisation graphique entre plusieurs feuilles de dessin. Ils sont utiles pour préparer des documents plus cohérents, éviter de redessiner les mêmes symboles et conserver une présentation homogène dans les dossiers techniques.

Ce type de ressource est aussi pratique pour enrichir une bibliothèque CAD personnelle. Une fois importé dans votre projet, le bloc peut être placé dans un calque dédié, associé à une charte graphique interne et réutilisé dans plusieurs plans sans perdre en précision.

Format et utilisation : téléchargement au format DWG pour travailler dans AutoCAD ou dans un logiciel prenant en charge ce format. Vérifiez les unités et l’échelle lors de l’insertion du dessin.

Autres blocs DWG : parcourir la catégorie « Symboles ».

Téléchargement du fichier
