Télécharger des blocs gratuits de supports HVAC pour gaines et tuyauteries DWG
Ce ensemble de blocs DWG gratuits de supports HVAC pour gaines et tuyauteries permet de compléter rapidement des plans d’installations, d’architecture et d’ingénierie. Il est pensé pour gagner du temps dans la préparation de documents CAD propres, lisibles et adaptés aux projets professionnels.

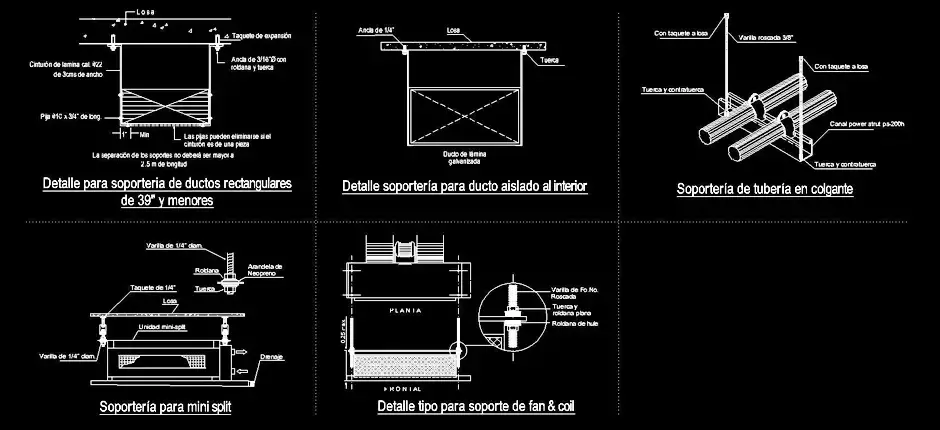

Le fichier propose des supports pour gaines rectangulaires, gaines isolées, tuyauteries suspendues, bases de mini-split et structures de support pour fan coil. Il convient particulièrement aux plans HVAC, locaux techniques, plafonds, installations mécaniques, bâtiments commerciaux et projets industriels légers, car il aide à intégrer les éléments techniques avec des proportions cohérentes et une lecture claire dans le dessin.
Ce contenu est utile pour améliorer la coordination entre les plans architecturaux, les réseaux techniques et les détails d’exécution. Il permet de vérifier les emplacements, les dégagements, les raccordements possibles et l’organisation générale des équipements dans le projet.
Cette collection permet de représenter les principes de suspension, d’appui et de fixation nécessaires à une installation mécanique propre et durable. Le bloc peut être déplacé, copié, redimensionné ou intégré dans une bibliothèque DWG selon les standards du bureau d’études ou de l’agence.
Le bloc DWG peut être importé et utilisé avec AutoCAD, AutoCAD LT, AutoCAD Mac, ainsi qu’avec les clones AutoCAD DWG natif : BricsCAD, ZWCAD, DraftSight, GstarCAD, progeCAD Professional, nanoCAD et CMS IntelliCAD.
Il peut aussi être exploité dans des logiciels BIM et architecture comme Autodesk Revit, Archicad, Vectorworks, Allplan et SketchUp Pro, ainsi que dans des environnements de CAO mécanique et modélisation 3D comme SolidWorks, Autodesk Inventor, Autodesk Fusion et Rhino 3D. Les alternatives gratuites ou open source comme LibreCAD, QCAD Professional et FreeCAD peuvent également l’utiliser selon leurs fonctions d’import DWG ou DXF.
